Co warto wiedzieć o siedzeniach do maszyn budowlanych?

Fotel operatora w ciężkich maszynach nie jest akcesorium zapewniającym wygodę. Jest to element krytyczny dla bezpieczeństwa i wpływający na produktywność, który bezpośrednio wpływa na zdrowie operatora, precyzję sterowania maszyną i długoterminowe utrzymanie siły roboczej. Fotele do maszyn budowlanych musi absorbować ciągłe wibracje przekazywane na całe ciało, wytrzymywać wydłużony czas trwania zmiany i przetrwać w trudnych warunkach zewnętrznych – a wszystko to przy jednoczesnym spełnieniu międzynarodowych standardów ergonomii i bezpieczeństwa. W przypadku menedżerów ds. zakupów, operatorów flot i dostawców OEM dokładne zrozumienie inżynierii siedzeń jest niezbędne do podejmowania uzasadnionych decyzji dotyczących zaopatrzenia.

Dlaczego inżynieria siedzeń ma znaczenie w ciężkim sprzęcie

Operatorzy koparek, ładowarek kołowych, buldożerów i równiarek zazwyczaj spędzają w pracy od 8 do 12 godzin na zmianę. W tym czasie są one narażone na wibracje przekazywane na całe ciało (WBV) przenoszone przez podwozie i siedzenie. Długotrwała ekspozycja na WBV jest bezpośrednio powiązana z zaburzeniami kręgosłupa lędźwiowego, zmęczeniem i skróconym czasem reakcji. Jakość inżynieryjna siedzenia do maszyn budowlanych określa, ile wibracji dociera do ciała operatora i jak skutecznie fotel kompensuje obciążenie posturalne.

Narażenie na wibracje i normy ISO 2631

ISO 2631-1 definiuje metodę pomiaru i oceny narażenia człowieka na wibracje przekazywane na całe ciało. Norma ustanawia strefy ostrożności w wytycznych zdrowotnych, począwszy od dziennej wartości narażenia na drgania A(8) wynoszącej 0,5 m/s2. Dyrektywa europejska 2002/44/WE ustala wartość działania na poziomie 0,5 m/s2 i dopuszczalną wartość narażenia na poziomie 1,15 m/s2 w przypadku 8-godzinnego dnia pracy. Przenoszenie drgań siedzenia jest określane ilościowo na podstawie wartości efektywnej amplitudy przenoszenia siedzenia (SEAT). Wartość SEAT poniżej 1,0 oznacza, że ​​siedzenie tłumi wibracje w stosunku do oddziaływania podłogi. Wysokiej jakości fotele amortyzowane do ciężkich maszyn zazwyczaj osiągają wartości SEAT pomiędzy 0,6 a 0,85 w zakresie częstotliwości 1–10 Hz najbardziej odpowiednim dla obciążenia kręgosłupa.

Podstawowe elementy siedzeń maszyn budowlanych

W pełni określony siedzisko maszyny budowlanej integruje wiele podsystemów funkcjonalnych. Każdy podsystem zapewnia ochronę operatora, możliwość regulacji i trwałość. Główne komponenty obejmują:

• Mechanizm zawieszenia: Podstawowy system izolacji drgań. Mechaniczne systemy nożycowe, pneumatyczne lub hybrydowe izolują miednicę siodła od wibracji na poziomie podłogi. Długość skoku wynosi zazwyczaj od 80 mm do 120 mm.
• Pianka siedziska i oparcia: Pianka poliuretanowa o dużej gęstości (gęstość 45–60 kg/m3) zapewnia początkowy komfort i rozkład ciśnienia. Stopień piany określa długoterminową odporność na zmęczenie.
• Materiał okładki: Pokrycia winylowe, tkaninowe lub skórzane dobierane są w oparciu o wymagania klimatyczne, higieniczne i odporność na ścieranie. Winyl jest standardem w środowiskach zewnętrznych i wilgotnych.
• Regulacja przesuwu przód-tył: Umożliwia operatorowi optymalizację zasięgu elementów sterujących. Standardowy zakres przesuwu wynosi od 150 mm do 200 mm z krokiem blokowania co 25 mm.
• Regulacja wysokości: Mechaniczne lub pneumatyczne ustawienie wysokości umożliwia obsługę operatorów o różnym wzroście. Typowy zakres przesuwu w pionie wynosi od 60 mm do 100 mm.
• Podparcie lędźwiowe: Regulowane systemy odcinka lędźwiowego, mechaniczne lub pneumatyczne, utrzymują naturalną lordozę kręgosłupa lędźwiowego podczas długotrwałej pracy.
• Podłokietniki: Stałe, składane lub regulowane podłokietniki zmniejszają obciążenie ramion i szyi podczas sterowania. Regulacja wysokości i kąta podłokietników ma kluczowe znaczenie w kabinach koparek.
• Pas bezpieczeństwa i płyta montażowa: Zintegrowany zwijany pas biodrowy lub 3-punktowe szelki spełniają wymagania kabiny ISO 6683 i ROPS/FOPS dotyczące systemów zabezpieczających przed przewróceniem.

Porównanie typów układów zawieszenia

Układ zawieszenia jest najbardziej krytycznym elementem każdego fotela przeznaczonego do ciężkiego sprzętu. Różne technologie zawieszenia oferują wyraźne kompromisy między kosztami, możliwościami regulacji, zakresem izolacji drgań i wymaganiami konserwacyjnymi. W poniższej tabeli porównano trzy główne typy zawieszenia stosowane w fotele do maszyn budowlanych z systemem zawieszenia konfiguracje.

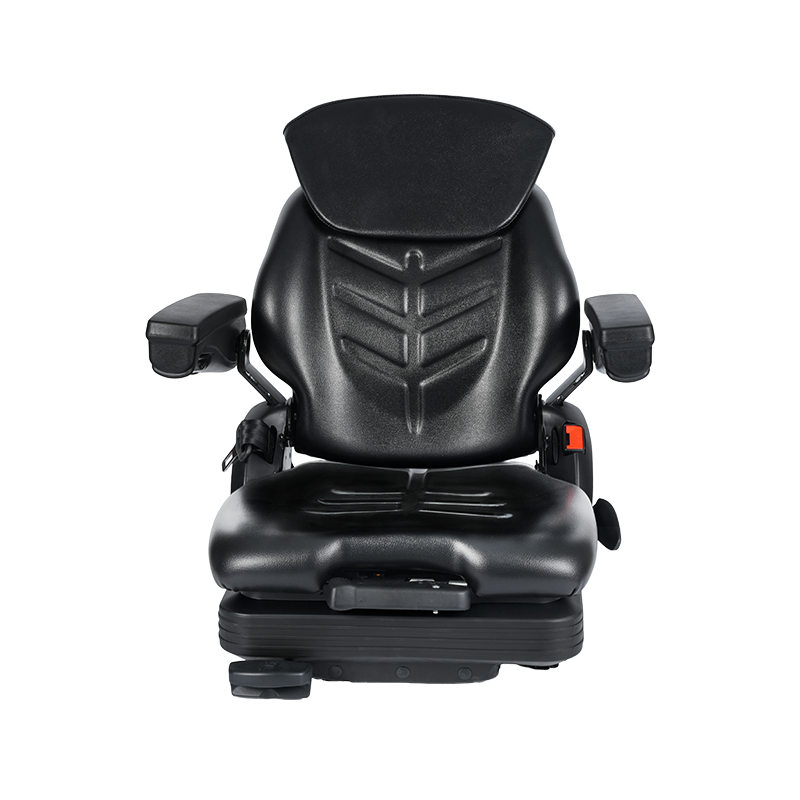

Fotele do maszyn budowlanych z systemem zawieszenia

Ergonomiczna konstrukcja zapewniająca wydajność operatora

Ergonomiczna inżynieria w siedzeniach do ciężkiego sprzętu wykracza poza zakresy regulacji. Dotyczy interakcji pomiędzy geometrią ciała operatora, układem sterowania konkretnej maszyny i wymaganiami postawy związanymi z zadaniem roboczym. Zła ergonomiczna konstrukcja prowadzi do zaburzeń układu mięśniowo-szkieletowego, zmęczenia operatora i zmniejszonej świadomości sytuacyjnej – a wszystko to zwiększa ryzyko wypadków.

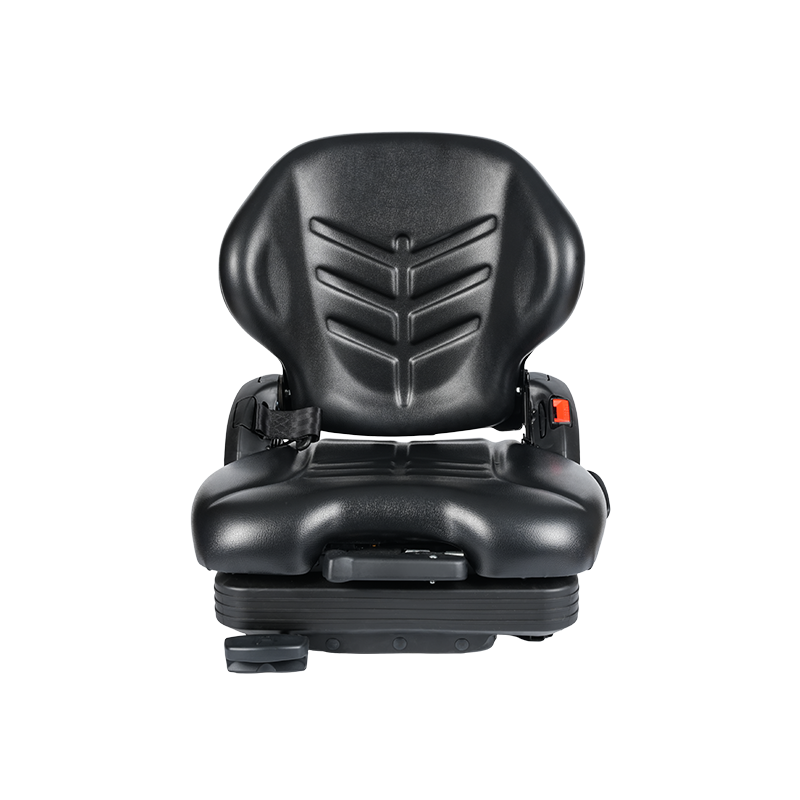

Ergonomiczne fotele maszyn budowlanych do koparek

Ergonomiczne fotele do maszyn budowlanych do koparek mają specyficzne wymagania projektowe, które różnią się od siedzeń do ładowarek kołowych lub spycharek. Operatorzy koparek często obracają górną część ciała i muszą sięgać do elementów sterujących joystickiem zamontowanych na regulowanych konsolach przymocowanych do konstrukcji siedzenia. Oznacza to, że siedzenie musi pełnić funkcję platformy sterującej, a nie tylko powierzchni do siedzenia. Kluczowe parametry ergonomiczne siedzisk koparki obejmują:

• Kąt panewki siedziska: Lekkie pochylenie do przodu o 3 do 5 stopni zmniejsza kąt zgięcia bioder i zmniejsza ucisk lędźwiowy podczas rotacji górnej części ciała.
• Kompatybilność konsoli montowanej na podłokietniku: Konstrukcja siedzenia musi zapewniać znormalizowane punkty mocowania konsoli joysticków, zazwyczaj przy użyciu 4-otworowych rozstawów śrub DIN lub ISO.
• Zakres odchylenia oparcia: Minimalny zakres odchylenia od 15 do 25 stopni od pionu umożliwia operatorom zmianę postawy podczas przerw bez konieczności opuszczania kabiny.
• Boczne wsparcie uda: Wyprofilowane boczne podpory siedziska zmniejszają poślizg podczas cykli obrotu maszyny i poprawiają stabilność operatora.

Regulacja ciężaru siedzeń do maszyn budowlanych: jak to działa

Regulacja ciężaru jest niezbędna, ponieważ układy zawieszenia są dostrojone do pracy w określonym zakresie obciążenia. Używanie fotelika poza jego zaprojektowanym zakresem wagowym zmniejsza skuteczność izolacji i zwiększa przenoszenie drgań. Większość foteli do ciężkiego sprzętu jest przeznaczona dla operatorów o wadze od 50 kg do 130 kg, z możliwością regulacji nastawy zawieszenia w celu optymalizacji izolacji dla rzeczywistej masy operatora.

Regulacja ciężaru mechanicznego i powietrznego

Regulacja ciężaru siedziska do maszyn budowlanych systemy można podzielić na dwie podstawowe kategorie. Układy mechaniczne wykorzystują pokrętło lub dźwignię do wstępnego naprężenia sprężyny śrubowej. Systemy powietrzne wykorzystują pęcherz ciśnieniowy regulowany za pomocą zaworu. W poniższej tabeli porównano obie metody według kryteriów najbardziej istotnych dla decyzji dotyczących zakupu floty.

Materiały i trwałość

Wybór materiałów na elementy siedziska bezpośrednio determinuje żywotność w warunkach terenowych. Środowiska na placu budowy narażają pracowników na promieniowanie UV, błoto, płyn hydrauliczny, deszcz i ekstremalne temperatury w zakresie od minus 30 do plus 70 stopni Celsjusza w scenariuszach wdrożenia na całym świecie.

Wodoodporne siedzenia do sprzętu budowlanego do użytku na zewnątrz

Wodoodporne siedzenia do maszyn budowlanych do użytku na zewnątrz wymagają połączenia uszczelnionych materiałów pokrywy, odpornych na korozję elementów ramy i geometrii miski siedzenia zaprojektowanej z myślą o odprowadzaniu wody. Poniższe specyfikacje materiałowe definiują trwałe siedzisko przeznaczone do użytku na zewnątrz:

• Materiał okładki: Winyl powlekany PCV o minimalnej grubości 0,8 mm i odporności na ścieranie Martindale co najmniej 50 000 cykli. Dodatki stabilizatorów UV zapobiegają pękaniu powierzchni po długotrwałej ekspozycji na słońce.
• Rdzeń piankowy: Pianka poliuretanowa o zamkniętych komórkach w miednicy siedziska jest odporna na wchłanianie wilgoci. Dopuszczalna jest pianka otwartokomórkowa w oparciu, pokryta warstwą chroniącą przed wilgocią.
• Rama i podstawa: Rama ze stali malowanej proszkowo o minimalnej grubości powłoki 60 mikronów zapewnia ochronę przed korozją w środowiskach wilgotnych i zasolonych. Sprzęt ze stali nierdzewnej jest przeznaczony do zastosowań morskich lub przybrzeżnych.
• Kanały odwadniające: Formowane ścieżki drenażowe w miednicy siedzenia umożliwiają odprowadzanie wody zamiast gromadzić się pod operatorem.

Fotele zamienne do maszyn budowlanych: kryteria zaopatrzenia

Fotele zamienne do maszyn budowlanych musi odpowiadać wymiarom i funkcjonalnościom specyfikacji producenta oryginalnego sprzętu (OEM). Nieprawidłowy montaż zagraża bezpieczeństwu operatora i może unieważnić gwarancję na maszynę. Wszystkie zamówienia na siedzenia zamienne powinny obowiązywać następujące kryteria:

• Kompatybilność schematu mocowania: Przed złożeniem zamówienia sprawdź wymiary układu śrub (zazwyczaj 4-otworowy w rozstawie 150 x 150 mm lub 200 x 200 mm) względem płyty montażowej gniazda maszyny.
• Skok zawieszenia i zakres wagowy: Aby zachować skuteczność izolacji drgań, należy sprawdzić, czy skok zawieszenia i zakres ciężaru operatora odpowiadają oryginalnej specyfikacji.
• Interfejs konsoli podłokietnika: W przypadku koparek i ładowarek teleskopowych ze zintegrowanymi konsolami sterowania należy sprawdzić, czy zamienne siedzenie pasuje do istniejącego osprzętu do montażu konsoli.
• Standard pasa bezpieczeństwa: Fotele zamienne muszą być wyposażone w system pasów bezpieczeństwa zgodny z normą ISO 6683 lub równoważną normą wymaganą w ramach certyfikacji ROPS maszyny.
• Koperta wymiarowa: Szerokość, wysokość i głębokość siedzenia muszą mieścić się w przestrzeniach zaprojektowanych w kabinie. Części zamienne o dużych rozmiarach mogą utrudniać wejście do kabiny, wyjście z niej i wyjście awaryjne.

Lista kontrolna zamówień B2B

W przypadku menedżerów flot, zespołów zakupowych OEM i dystrybutorów na rynku wtórnym zaopatrujących się w dużych ilościach w każdym dokumencie specyfikacji siedzenia lub zapytaniu ofertowym powinny pojawić się następujące pozycje:

• Dokumentacja zgodności z normą ISO 7096: Poproś o raporty z testów potwierdzające, że fotelik spełnia wymagania laboratoryjnego testu wibracji ISO 7096 dla odpowiedniej klasy maszyny (EM1 do EM9).
• Zakres regulacji ciężaru i znamionowa masa operatora: Potwierdź minimalną i maksymalną wagę operatora, do obsługi której skalibrowane jest zawieszenie.
• Specyfikacja materiału okładki: Poproś o kartę danych materiału zawierającą odporność na ścieranie, odporność na promieniowanie UV i zakres temperatur pracy.
• Gęstość pianki i ILD (odchylenie obciążenia wcięcia): Określ minimalną gęstość pianki (45 kg/m3 dla miednicy siedziska) i wartość ILD (zwykle 35–45 N w przypadku siedzeń konstrukcyjnych).
• Warunki gwarancji: Zdefiniuj minimalny okres gwarancji (zwykle od 12 do 24 miesięcy) i objęte tryby awarii, w tym mechanizm zawieszenia, piankę i integralność pokrywy.
• MOQ i czas realizacji: Ustal minimalne ilości zamówień i czasy realizacji produkcji zarówno dla standardowych pozycji katalogowych, jak i wariantów skonfigurowanych na zamówienie.
• Dostępność części zamiennych: Potwierdź dostępność poszczególnych komponentów zamiennych (zestawy zawieszenia, zestawy pianek, poszycia) w celu wsparcia programów konserwacji floty.

Często zadawane pytania

1. Jaka jest norma ISO dotycząca testowania siedzeń do maszyn budowlanych?

ISO 7096 to podstawowa międzynarodowa norma dotycząca laboratoryjnej oceny przenoszenia drgań przekazywanych na całe ciało w siedzenia do maszyn budowlanych . Definiuje dziewięć widm wejściowych maszyny (EM1 do EM9) odpowiadających różnym typom maszyn, takim jak ładowarki kołowe, zagęszczarki gleby i koparki gąsienicowe. Każde widmo symuluje profil drgań typowy dla tej klasy maszyn. Aby fotelik został uznany za zgodny, musi osiągnąć maksymalną wartość SEAT (zwykle 1,0 lub mniej, w zależności od klasy) podczas testów w odniesieniu do odpowiedniego widma wejściowego. Kupujący powinni poprosić dostawców siedzeń o raporty z testów ISO 7096 i sprawdzić, czy przetestowane widmo wejściowe odpowiada docelowemu typowi maszyny.

2. Jak często należy wymieniać siedzenia w maszynach budowlanych?

Żywotność zależy od godzin pracy, wagi operatora, warunków środowiskowych i rodzaju zawieszenia. Ogólnie rzecz biorąc, mechanizmy zawieszenia należy sprawdzać co 2000 godzin pracy i wymieniać, gdy pomiary wartości SEAT lub kontrola fizyczna wykażą obniżoną skuteczność izolacji. Uprężenie pianki przekraczające 25% pierwotnej grubości jest wiarygodnym wskaźnikiem konieczności wymiany pianki w misce siedziska. Materiały osłonowe stosowane na zewnątrz zwykle wymagają wymiany co 3 do 5 lat ze względu na degradację i ścieranie pod wpływem promieni UV. Proaktywna wymiana wymiana siedzeń do maszyn budowlanych przed awarią zmniejsza ryzyko obrażeń operatora i pozwala uniknąć nieplanowanych przestojów.

3. Czy fotelik uniwersalny może zastąpić fotelik specyficzny dla OEM?

Uniwersalne siedzenia z rynku wtórnego mogą zastąpić siedzenia OEM, jeśli wzór montażu, obwiednia wymiarowa, specyfikacja zawieszenia i standard pasów bezpieczeństwa zostaną zweryfikowane pod kątem zgodności. Wielu dostawców części zamiennych produkuje siedzenia z regulowanymi adapterami montażowymi, które obsługują wiele rozstawów śrub. Jednakże siedzenia ze zintegrowanymi konsolami sterowania — powszechne w koparkach — wymagają interfejsów montażowych konsoli dostosowanych do konkretnej maszyny, których siedzenia uniwersalne mogą nie obsługiwać. Przed określeniem uniwersalnego zamiennika do zastosowań we flocie zawsze porównaj model maszyny, wymiary kabiny i wymagania dotyczące mocowania konsoli.

4. Jaka jest różnica pomiędzy fotelem z zawieszeniem mechanicznym a fotelem z zawieszeniem pneumatycznym do zastosowań budowlanych?

Fotel z zawieszeniem mechanicznym wykorzystuje sprężynę śrubową i układ tłumienia do izolowania wibracji. Nie wymaga zewnętrznego źródła energii i doskonale nadaje się do maszyn bez zasilania sprężonym powietrzem. Fotel z zawieszeniem pneumatycznym wykorzystuje pęcherz ciśnieniowy, który utrzymuje ciężar operatora i izoluje wibracje. Zapewnia bardziej precyzyjną regulację ciężaru i generalnie umożliwia osiągnięcie niższych wartości SEAT w całym zakresie masy operatora. Układy pneumatyczne wymagają zasilania czystym, suchym sprężonym powietrzem pod ciśnieniem od 6 do 8 barów, które większość nowoczesnych maszyn budowlanych zapewnia poprzez układ HVAC lub obwód pneumatyczny w kabinie. W przypadku zakupu floty fotele do maszyn budowlanych z systemem zawieszenias w konfiguracji powietrznej są preferowane w zastosowaniach wymagających dużej liczby godzin, gdzie głównym celem jest minimalizacja narażenia na wibracje.

Referencje

• Międzynarodowa Organizacja Normalizacyjna. ISO 7096: Maszyny do robót ziemnych – Ocena laboratoryjna wibracji fotela operatora . ISO, Genewa.
• Międzynarodowa Organizacja Normalizacyjna. ISO 2631-1: Wibracje mechaniczne i wstrząsy – Ocena narażenia człowieka na wibracje przekazywane na całe ciało, Część 1: Wymagania ogólne . ISO, Genewa.
• Parlament Europejski i Rada. Dyrektywa 2002/44/WE w sprawie minimalnych wymagań w zakresie zdrowia i bezpieczeństwa dotyczących narażenia pracowników na ryzyko spowodowane czynnikami fizycznymi (wibracje) . Dziennik Urzędowy Unii Europejskiej, 2002.
• Międzynarodowa Organizacja Normalizacyjna. ISO 6683: Maszyny do robót ziemnych – Pasy bezpieczeństwa i punkty mocowania pasów bezpieczeństwa – Wymagania eksploatacyjne i badania . ISO, Genewa.
• Griffin, M.J. Podręcznik wibracji człowieka . Prasa Akademicka, Londyn, 1990.
• Europejska Agencja Bezpieczeństwa i Zdrowia w Pracy. Wibracje przekazywane na całe ciało: narażenie pracowników w sektorze budowlanym . EU-OSHA, Bilbao, 2008.
